Como comentaba en una de las primeras entradas de mi blog, hablaría sobre mi maqueta de trenes poco a poco. Esta vez quisiera hablar sobre el AVE S-103 de Arnold de Renfe que me regalaron el 2009. Fue un regalo de mi mujer por mi cumpleaños. El tren es una pasada. Es una composición de 8 piezas, dos cabezas, dos vagones turistas, un vagón cafetería y tres vagones preferente. Sólo una de las cabezas tiene motor. El detalle de la serigrafía está muy cuidado. Con este regalo, creo que no me podré separar nunca de ella ;).
Os dejo algunas fotografías que he podido hacer:
Detalles del AVE S-103 de Arnold

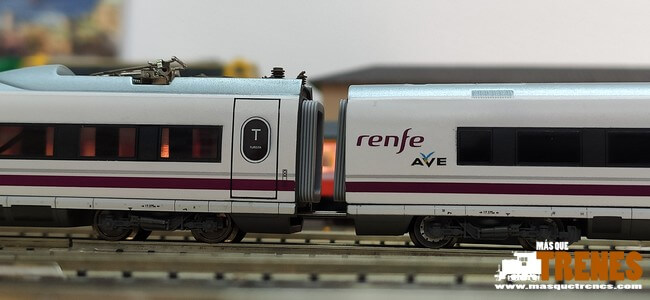

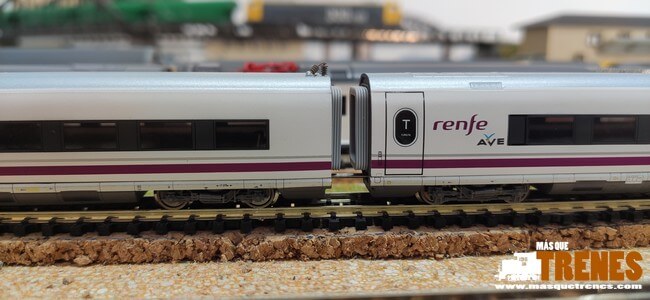

Aquí algunas fotografías de los detalles del AVE.

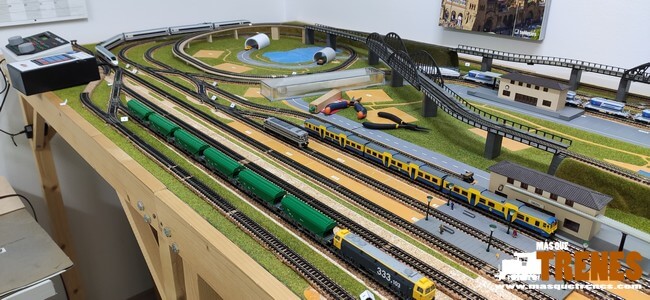

Fotos del AVE S-103 por el Iberama 570

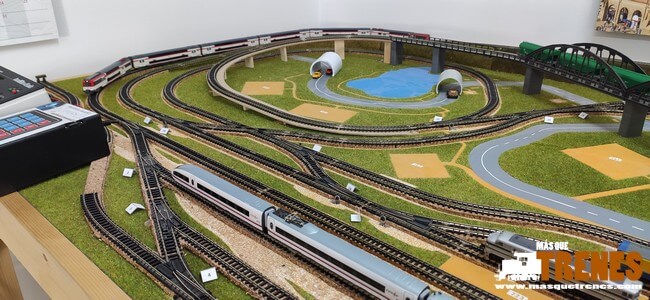

Una fotos del AVE rodando por el iberama 570 de ibertren.

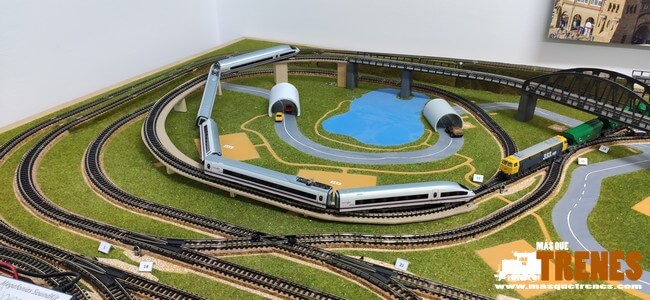

Aquí vemos que por la zona interior, que es de radio R1 y en rampa, no es posible pasar debido a lo largo que son los coches.
Aquí esperando en la playa de vías mientras circula el cercanías UT 450 Madrid-Guadalajara.
Desmontaje y digitalización del AVE S-103

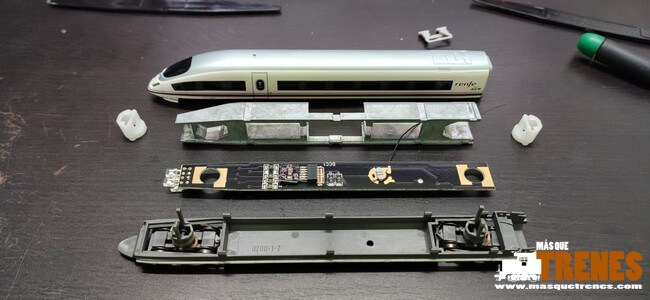

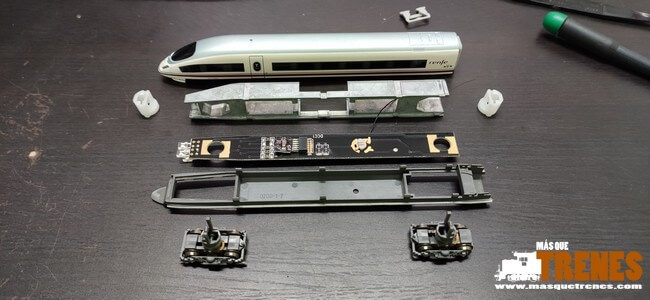

Tanto para el mantenimiento de este tren como para su digitalización, os dejo algunas fotografías del desmontaje.

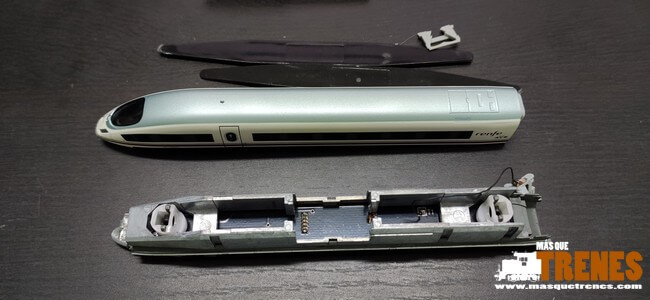

Como suele ser habitual, la carcasa sale usando unos separadores.

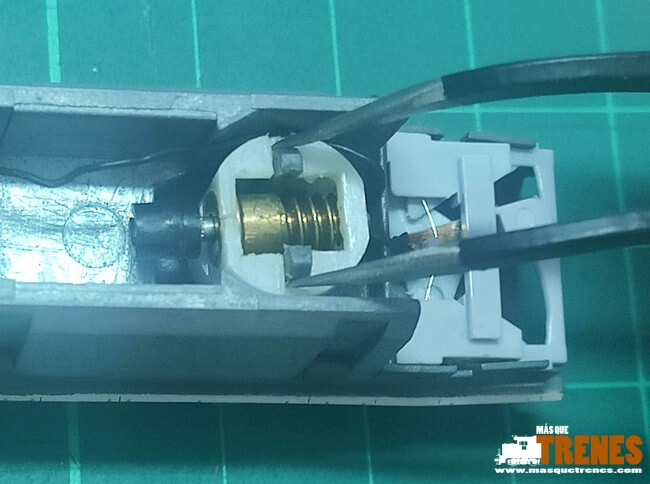

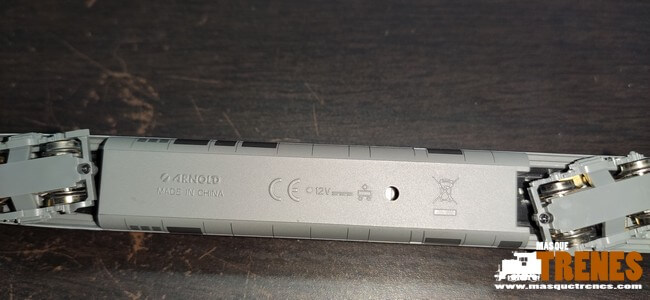

Para sacar los bogies, con unas pinzas, juntamos las pletinas grises donde está el cardan, y cae el bogie hacia abajo.
La estrutura metálica está sujeta por unas fijaciones en los laterales. Separando una a una con un pequeño destonillador de pala y con cuidado, sale perfectamente.

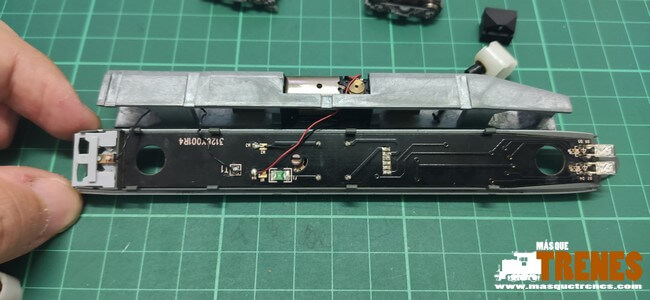

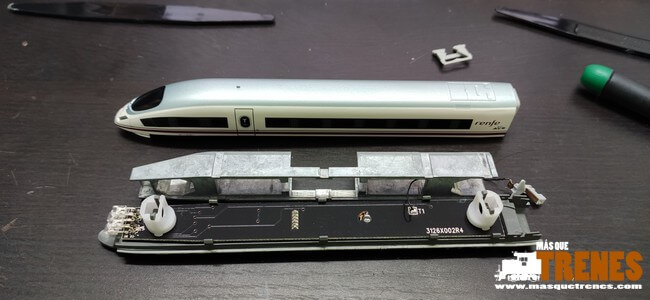

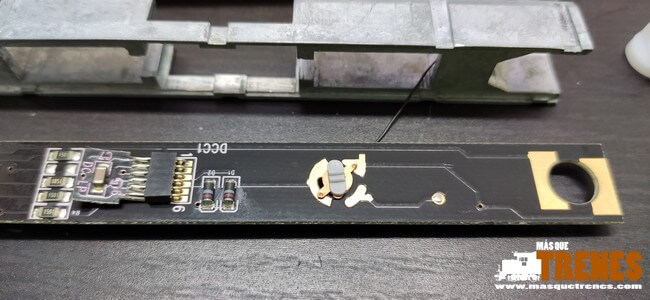

Y así, ya tendremos acceso a la placa base, ya que el decoder se encuentra por debajo.

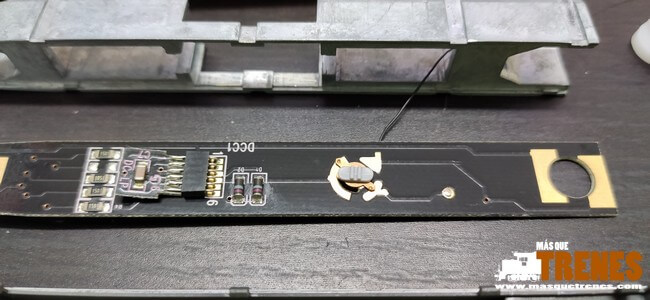

Aquí hay un conector giratorio con dos posiciones. Si no recuerdo mal, para seleccionar si se quiere usar en digital o analógico. La posición de la siguiente foto es en digital.
Y en esta, en analógico.

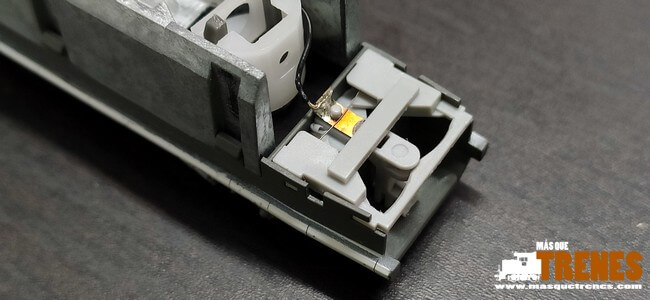

Aquí un detalle de cómo va el enganche. Muy útil esta foto porque se suelta con facilidad, y después no sabes cómo se coloca. Hay que tener especial cuidado en no perder el alambre que hace que el enganche quede centrado.

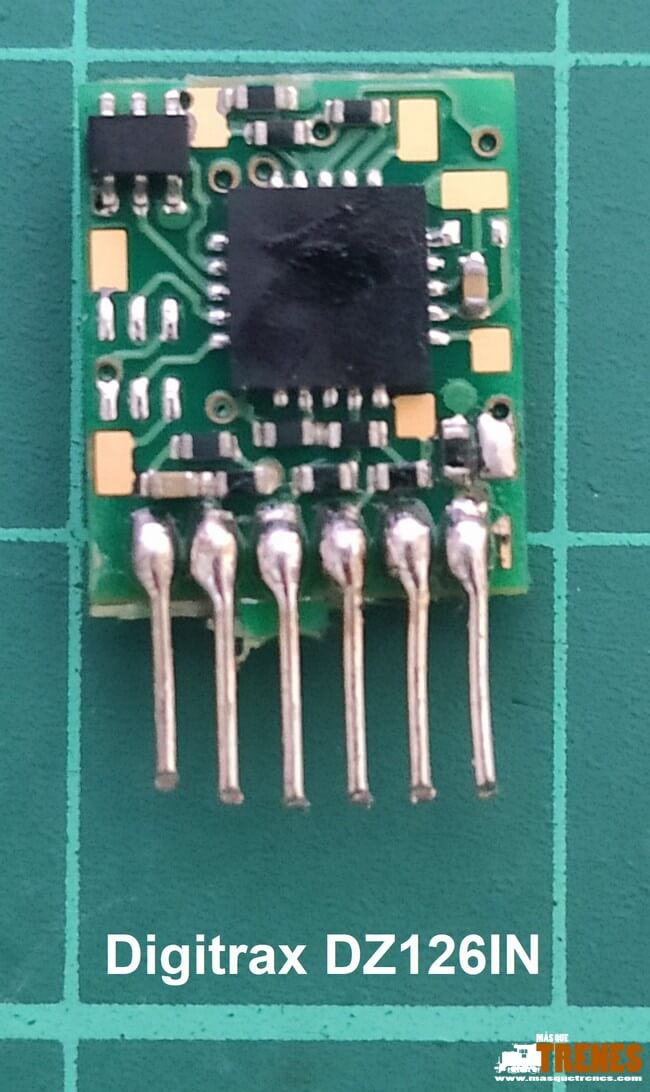

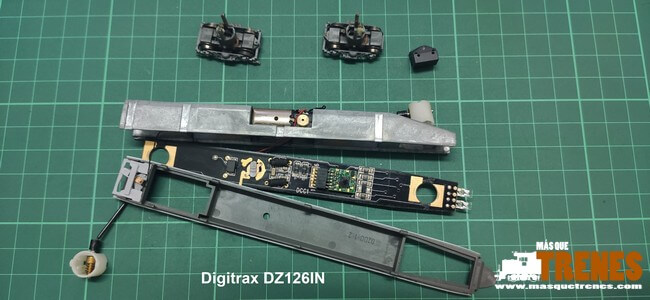

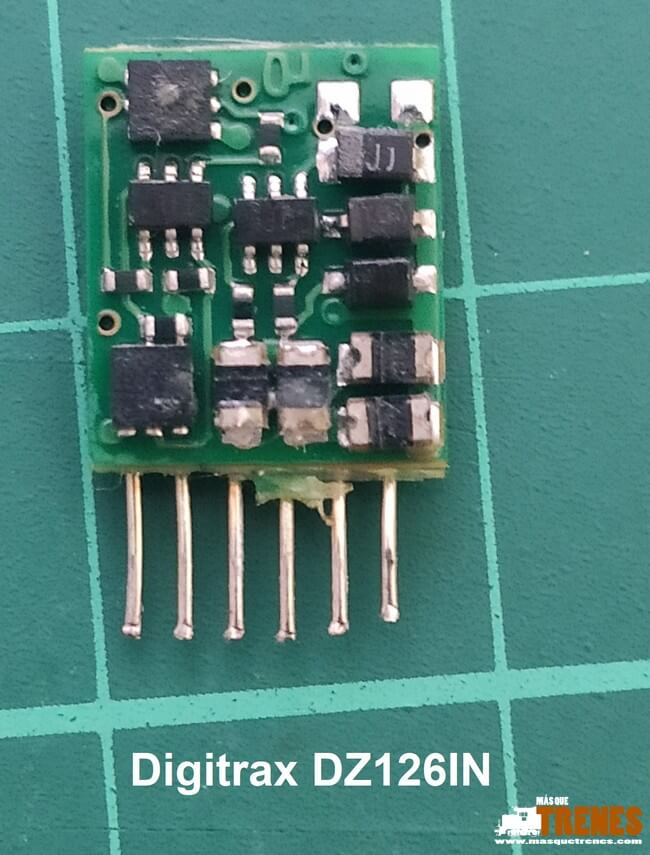

Yo le puse un decoder un Digitrax DZ126IN de pines. Se lo puse hace muchos años. Antes no existía tanta variedad de decoders como los que hay ahora. Ahora suelo comprar decoders Doehler Haas o ESU que podéis encontrar aquí: decoders de 6 pines para escala N.
Fijarse en el pin 1, y en la placa para colocarlo en la posición correcta. A mi me ha pasado, que lo puse al revés una vez y no andaba. Con decoders actuales creo que se encienden las luces pero no andan. Ponerlo al revés no provoca ninguna avería, le dais la vuelta y solucionado.
Avería con los cardan

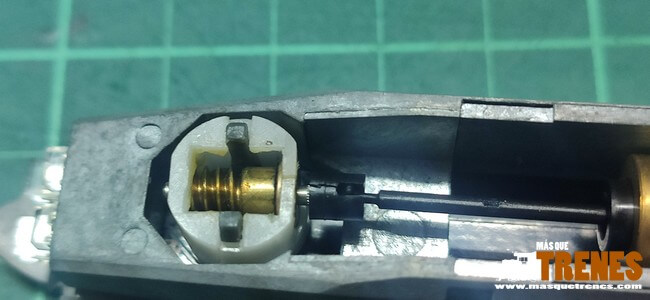

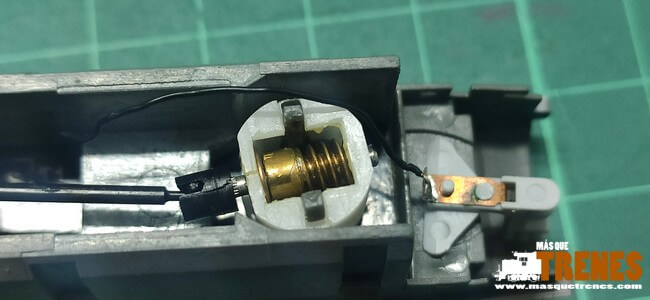

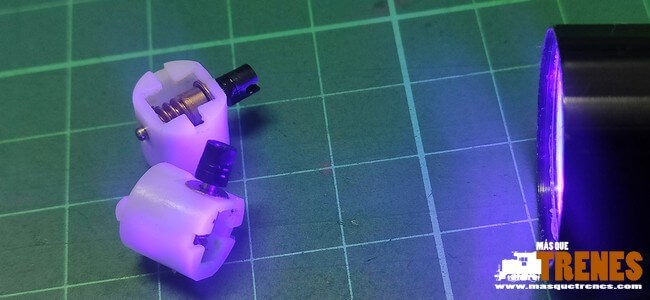

Aquí me he encontrado con una pequeña grieta en los cardan, en la pieza negra que está unida al sinfín.
Lo he solucionado de momento, probando a ponerle una gotita de pegamento de los kits de plástico. Y después con una linterna de luz UV para acelerar el secado. Aunque lo he dejado toda la noche secando sin la linterna para que suelde lo mejor posible y así evitar que la grieta aumente.
Lo ideal hubiera sido sacar el cardán, echarle pegamento, y apretar con una pinzas o algo. Pero lo vi bien sujeto, y por no complicarme más y poder romperlo más, lo he hecho así para probar.
El AVE no me reconoce el decoder

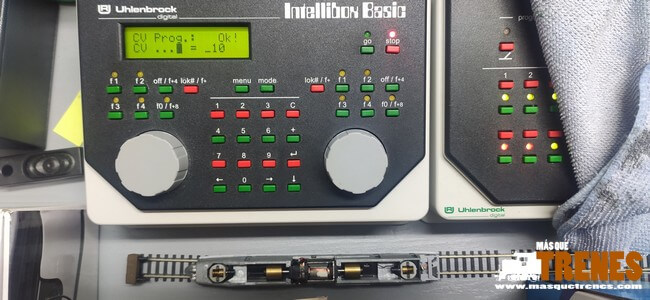

En un momento dado, no me andaba el AVE. Decidí abrirlo y ver que pasaba, y revisando las fotos anteriores, vi que puse el decoder al revés como comentaba más arriba. Le di la vuelta, y como se ve en la foto, ya me lo reconoce la central. Así que nada, sencillo de arreglar ;).
Videos del AVE S-103
Ahora mismo no recuerdo de ningún vídeo específico del AVE rodando por la maqueta. Pero pásate por mi canal de youtube de Más Que Trenes que seguro que encuentras alguno.
