Recientemente mi amigo Eduardo ha viajado a Japón y ha traido un par de limpiavías Tomix, uno para cada uno. Y como es habitual, toca digitalizarlo. Veamos los pasos que he seguido para digitalizar el limpiavías de Tomix.
La digitalización es un muy sencilla. Solo requiere de un decoder con cables, y prácticamente nada de manipulación del interior. Solo desoldar los componentes electrónicos que trae, y limar un poco la placa PCB para dejar paso a los cables.
En mi caso, he decidido usar un conector hembra de 6 pines que tenía por aquí, para poder pincharle un decoder de 6 pines. Por si más adelante quisiera cambiar de decoder, y no tener que desoldar más adeante.
También te puede interesar:
Soldar cables a las vías
Repuestos de Mabar Tren
Cómo imprimir tu maqueta con Wintrack
Digitalización Automotor Allegra Abe 8/12
Pasos para digitalizar limpiavías Tomix

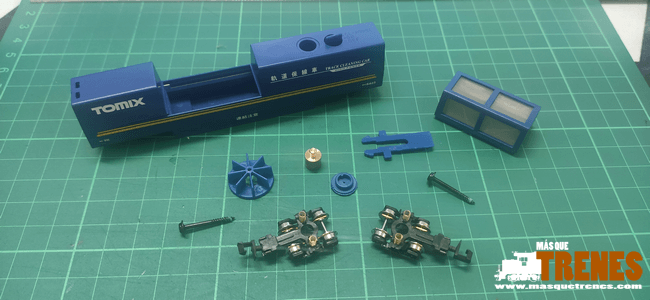

Comenzamos quitando los bogies, parte de la carcasa, y el aspirador utilizando las pinzas que vienen como accesorio.

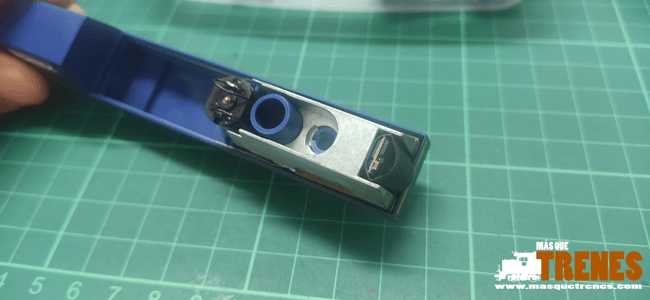

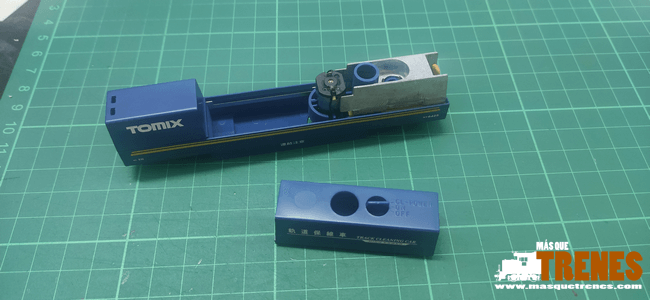

Quitamos otra parte de la carcasa, tirando, y vemos el motor y el peso.

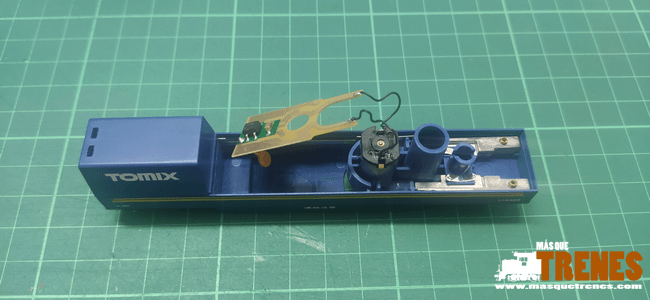

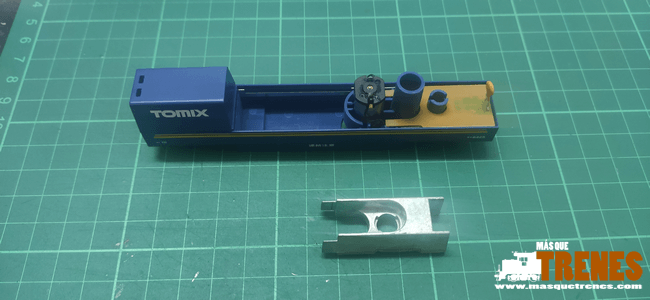

Sacamos el peso, para poder tener acceso a la placa de circuito impreso del vagón limpiavías.

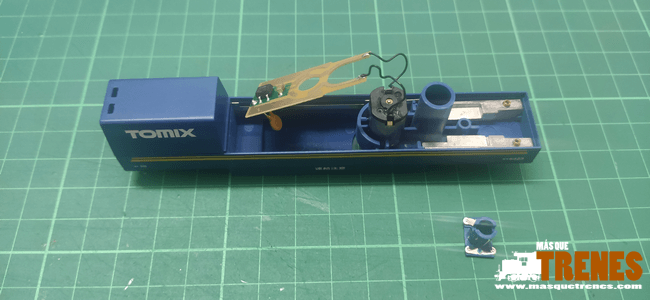

Sacamos el selecctor de modos.

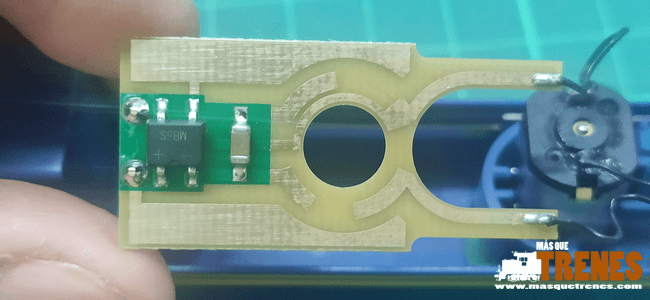

Aquí tenemos una visual de los componentes de la placa PCB.

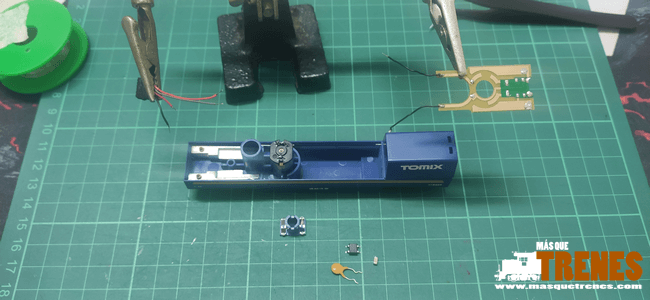

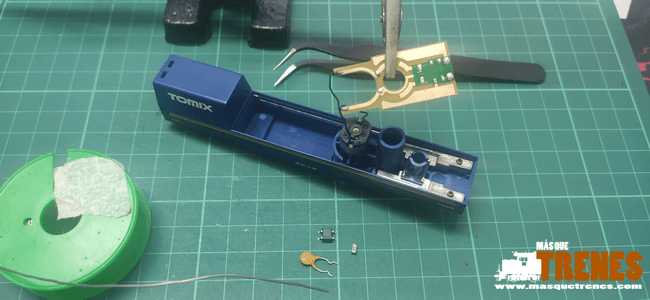

Quitamos todos los componentes de la placa.
En mi caso, he querido utilizar un conector hembra de 6 pines, para no soldar directamente el decoder a la placa.

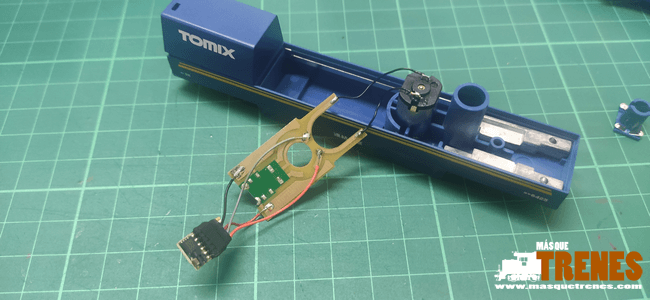

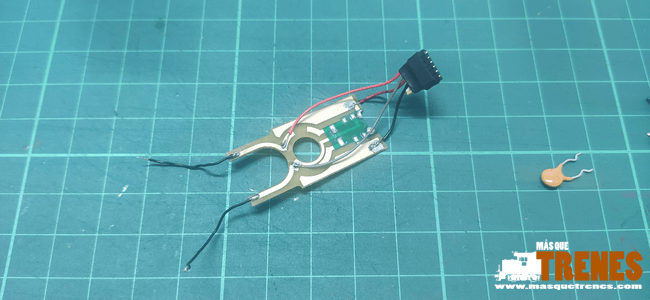

Las conexiones a realizar son las que se muestran. Soldamos los cables del motor (naranja-gris), y de las tomas de las vías (rojo-negro).
Colocamos el decoder. En este caso he utilizado el decoder:
Decoder ultrapequeño de 6 pins, 0.5A. DOEHLER HAAS PD05A-1: lo podéis conseguir aquí.

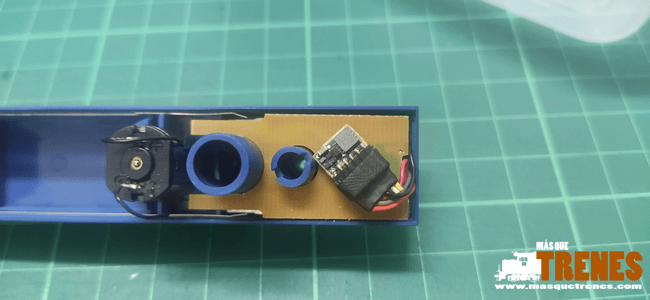

Colocamos la placa en su sitio.
Colocamos el peso, y le ponemos un funda termorrectrátil al decoder para protegerlo.

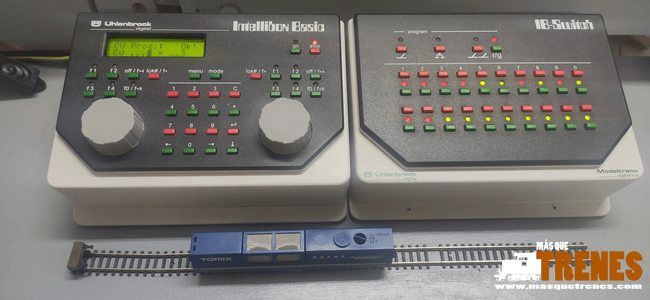

Comprobamos que se puede leer el decoder con la central digital.
Aquí comprobé que si le damos velocidad a la CV, el motor gira y se oye.

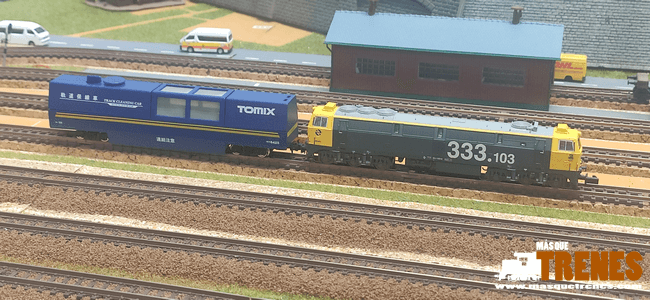

Ahora hice un prueba dando una vuelta a la maqueta, tirando del vagón con una locomotora. Para ello, hay que darle velocidad a la locomotora y al vagón cada uno desde su dirección correspondiente.
Así, al tener cada uno una dirección diferente, puedo controlar que la locomotora vaya despacio, y el aspirador vaya rápido para que le de tiempo a limpiar.

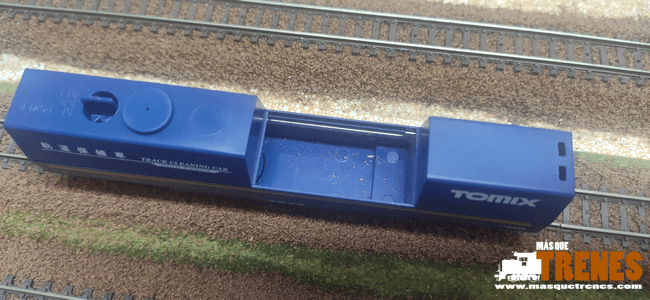

Aquí vemos lo que ha aspirado tras unas 3-4 vueltas.
Vídeo con los pasos para digitalizar el Vagón Limpiavías de Tomix
Conclusiones
Todavía no me ha dado mucho tiempo a probarlo, pero todo el mundo opina muy bien de este vagón limpiavías. La digitalización ha sido sencilla. Y pronto empezaré a darle por la maqueta. Espero que os haya resultado fácil el tutorial y podáis hacerlo vosotros mismos.
